【概要描述】電線電纜生產廠家【CQC】關於線纜防火認證要求及燃燒性能分級的說明

            根據《住房和城鄉建設部關於發布國家標準〈民用建築電氣設計標準〉的公告》【2019年第314號】，《民用建築電氣設計標準》被批準為國家標準，編號為GB 51348-2019，自2020年8月1日起實施，原行業標準《民用建築電氣設計規範》JGJ 16-2008同時廢止。



          民規變民標，行標升國標。作為國內民用建築電氣設計的主要依據標準和基礎標準，此次新版國標在諸多方麵進行了改進完善，將給相關產業帶來深刻影響。特別是在建築布線防火方麵，為解決原行標JGJ 16-2008對阻燃電線電纜籠統規定所帶來標準理解和執行的模糊不便，新版國標GB 51348-2019在第13章“建築電氣防火”中對各類民用建築中不同場所安裝敷設電線電纜及光纜的燃燒性能等級給出了清晰明確的規定。

 一、GB 51348中線纜防火相關要求

           通過整理GB 51348-2019中建築電氣防火部分的第13.8條“線纜的選擇與敷設”和第13.9條“非消防負荷線纜與通信電纜的選擇”的相關要求，將建築用線纜對應的燃燒性能等級要求匯總如表1所示，主要包含有：消防配電線路用電線電纜、非消防負荷用電線電纜和綜合布線係統用通信電纜和光纜三大類產品。

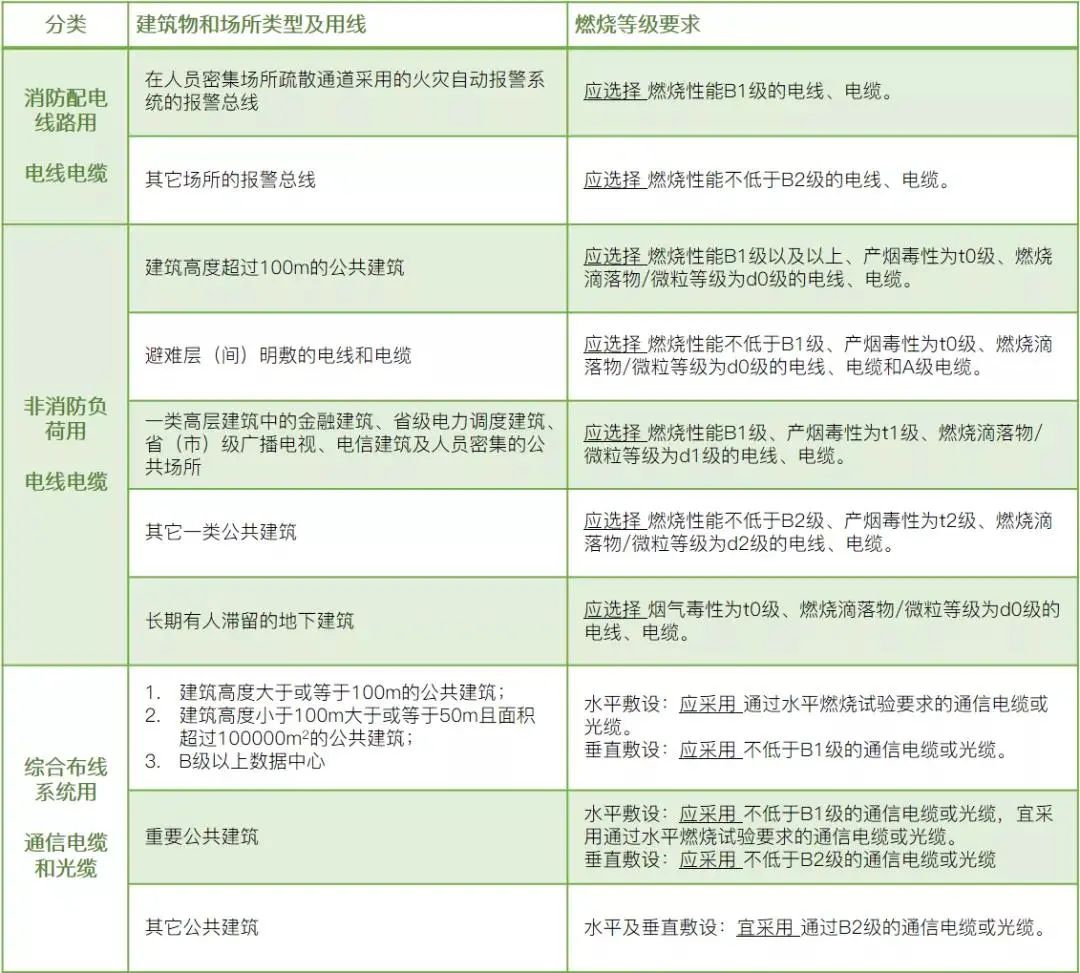

                  表1 不同類型建築物和場所對應的電纜和光纜的阻燃級別要求



注：

1. B1、B2、A級為《電纜及光纜燃燒性能分級》GB 31247-2014規定的電纜及光纜的燃燒性能分級。

2. 建築物內水平布線和垂直布線選擇的電線和電纜燃燒性能宜一致。


表中可見，GB 51348-2019明確采用了GB 31247-2014《電纜及光纜燃燒性能分級》標準中的相關燃燒性能分級要求，對不同類型建築物和場所安裝敷設線纜的燃燒性能等級做出了清晰的規定，這將對規範建築電氣防火設計中阻燃線纜的選型具有良好的指導意義和可操作性。

二、GB 31247-2014標準與CQC防火認證

            為了解決線纜行業長期存在的阻燃分級標準缺失問題和原有阻燃標準體係中考核指標維度不完善的情況，原公安部四川消防研究所組織相關單位牽頭製定了國家強製性標準GB 31247-2014《電纜及光纜燃燒性能分級》，於2014年12月5日發布，2015年9月1日起正式實施。GB 31247-2014在充分調研和驗證試驗的工作基礎上，結合EN 13501-6：2014相關要求和國內電纜及光纜的實際分級考核需要，最終形成A、B1、B2和B3四個等級，考核維度包含燃燒熱值、火焰蔓延、熱釋放、產煙特性和煙密度等主分級指標，和燃燒滴落物/微粒、煙氣毒性和腐蝕性三個附加分級指標。總體來講，這些考核指標可更加真實地反映出電纜在實際火災條件下的燃燒特性，對電纜燃燒性能等級的評價也將更加科學合理和更具實際指導意義。

為做好阻燃電纜分級標準的推廣和相關檢測認證工作的銜接，中國質量認證中心聯合國家防火建築材料質量監督檢驗中心（NFTC）早在標準起草階段起就密切開展合作，研發製定CQC17-463416-2015《建設工程用電纜燃燒性能分級認證實施規則》，推行電纜及光纜燃燒性能分級認證，並從2015年起在南京、宜興、廣州、濟南、成都等多地召開標準和認證宣貫會，積極向有關建築設計單位和建築設計規範推廣標準的應用采信，取得良好推廣效果。此項工作也為國內阻燃線纜出口接軌歐盟CPR建築產品法規相關技術要求打下一定基礎。

考慮到不同阻燃等級電纜的識別和選型要求，2020年新版實施規則（CQC17-463416-2020）中增加了阻燃等級電纜的型號命名規定，新增部分阻燃B1級和B２級的產品型號，例如：WDZB1-YJY，ZB2-BV等，並向包括江蘇上上、無錫江南、江蘇中煤和四川新世紀等一些優秀線纜企業頒發了首批新版CQC防火認證證書。


新版CQC防火認證實施規則中包括南瓜视频在线观看入口、布電線、控製電纜、計算機電纜、軟電纜、通信電纜和光纜等多種建築用線纜產品，通過認證的產品將可施加圖1所示的CQC防火認證標誌，證明產品滿足各阻燃等級的相關要求。經過阻燃分級標準和認證的實施推廣，目前已有包括國家防火建築材料質量監督檢驗中心、國家電線電纜產品質量監督檢驗中心(宜興)和上海纜慧檢測技術有限公司（ISTCW）在內等多家實驗室具備該阻燃分級認證的相關認可。

圖1 CQC防火認證不同燃燒性能等級的認證標誌



三、阻燃分級電纜的部分誤區與發展前景

               近年來，隨著GB/T 19666《阻燃和耐火電線電纜或光纜通則》及ZA、ZB、ZC和ZD阻燃類別的普及應用，由於常識中傾向代號A-B-C-D的級別排列以及測試中非金屬含量的從高到低排列，行業中存在大量廠家、用戶及技術機構認為成束阻燃ZA、ZB、ZC和ZD為阻燃級別，並理解阻燃A類性能優於（覆蓋）B類、C類、進而至D類。

然而，標準分析顯示：成束阻燃的（ZA，ZB，ZC，ZD）類別，主要區別在於適用評定場合的不同，在相關標準中並未提及等級關係或分級概念。特別是，在近期《質量與認證》期刊已接收的文章“關於布電線成束阻燃要求的理解與建議”中，對不同廠家典型布電線產品：ZA-BV 450/750V 2.5和WDZA-BYJ 450/750V 2.5各五組樣品開展驗證試驗，按照GB/T 18380係列標準對以上十組樣品分別進行成束A類、B類、C類和Ｄ類燃燒試驗。通過分析燃燒試驗後的樣品鋼梯前後麵的碳化高度，結果顯示，此類布電線產品的大部分成束燃燒Ｄ類的碳化高度反而高於Ａ類，甚至部分樣品存在阻燃Ａ類試驗通過，阻燃Ｄ類不合格的情況。此項布電線產品的成束燃燒驗證試驗，也從實際試驗數據的角度有力地證明了傳統成束阻燃ZA、ZB、ZC和ZD類別不屬於阻燃性能的分級，不存在高低級別關係。

相較而言，GB 31247-2014《電纜及光纜燃燒性能分級》則通過多維度指標考核和評價，貼近實際建築防火安全場景要求，科學係統地對建設工程用線纜的燃燒性能進行了分級，並在標準中對性能等級給予明確說明，例如燃燒性能B1級為阻燃1級電纜（光纜），燃燒性能B2級為阻燃2級電纜（光纜）等。這也為GB 31247-2014的阻燃分級在GB 51348《民用建築電氣設計標準》中的引用和采信奠定堅實基礎。


相信伴隨GB 51348《民用建築電氣設計標準》及後續相關設計規範的出台和重磅實施，從用戶單位、設計單位、監造單位、檢測認證機構到生產廠家等相關方針對電纜及光纜的燃燒性能分級將形成更加統一明確的理解和采信應用，國內相關建設工程用各阻燃等級電纜和光纜也將迎來更加光明的發展前景。





來源：中國質量認證中心
